مزایا و معایب اجرای سازه با قالب تونلی در پروژه‌های انبوهسازی
به مشاوره تخصصی معماری و نوسازی در مشهد نیاز دارید؟
گروه معماری هزاره، متخصص در بازسازی، طراحی معماری و نوسازی حرفه‌ای در مشهد است. همین حالا برای دریافت مشاوره با تیم ما تماس بگیرید.
تحلیل فنی سیستم قالب تونلی برای ساختمان‌های چندطبقه و تیپ‌ساز

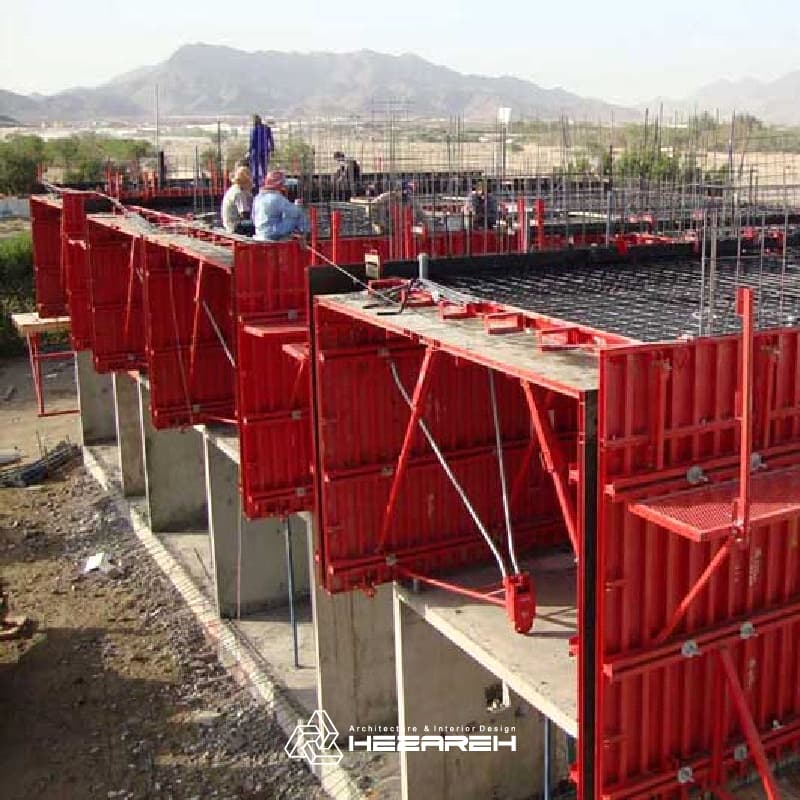

۱. معرفی سیستم قالب تونلی
۱.۱ قالب تونلی چیست؟
سیستم قالب تونلی یکی از روش‌های صنعتی‌سازی در ساخت‌وسازهای مدرن است که در آن دیوارها و سقف هر طبقه به‌طور هم‌زمان و یکپارچه با استفاده از قالب‌های فلزی خاص قالب‌بندی و بتن‌ریزی می‌شوند. این سیستم ترکیبی از روش‌های سنتی و صنعتی است که منجر به ساخت سازه‌هایی با مقاومت بالا، سرعت اجرایی چشمگیر و دقت ساخت بیشتر میشود. به دلیل شباهت قالبها به تونل، این روش به قالب تونلی مشهور شده است.
۱.۲ کاربردهای قالب تونلی در پروژه‌های شهری
در پروژههایی با پلانهای تیپ، از جمله مسکن مهر، پادگان‌ها، خوابگاه‌ها و ساختمان‌های سازمانی، قالب تونلی به‌دلیل سرعت، تیپ‌سازی و قابلیت اجرای متوالی گزینه‌ای ایده‌آل محسوب میشود.

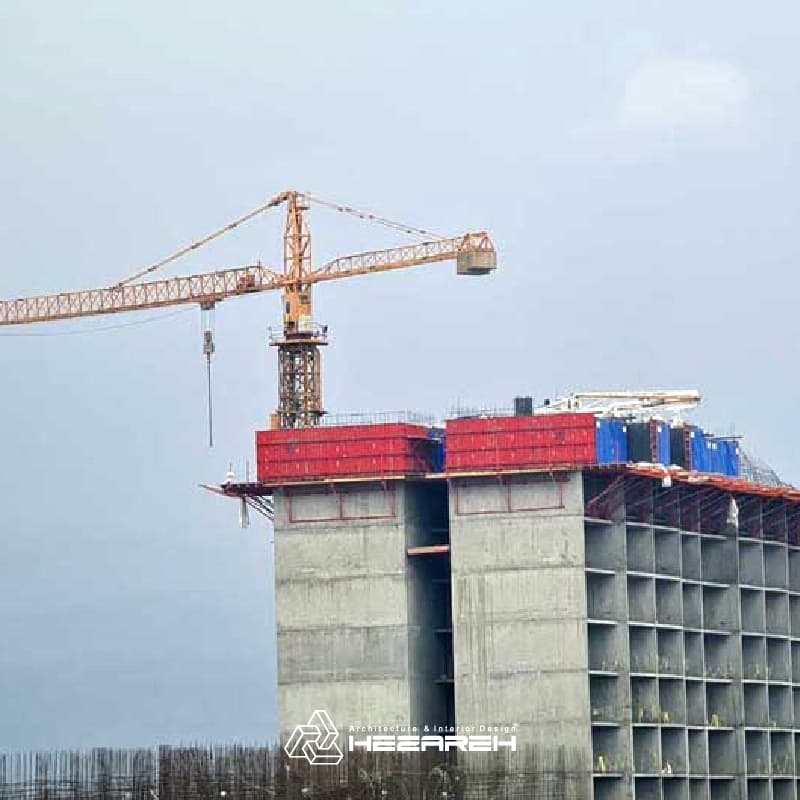

۲. مزایای قالب تونلی در پروژه‌های انبوهسازی
۲.۱ سرعت بالای اجرا
یکی از مهمترین ویژگی‌های قالب تونلی، افزایش چشمگیر سرعت ساخت است. گروه معماری هزاره در پروژه‌های تیپ‌سازی خود توانسته با بهره‌گیری از این سیستم، زمان اجرای هر طبقه را به حدود ۲ تا ۳ روز کاهش دهد؛ موضوعی که در پروژه‌های بزرگ، تأثیر قابل توجهی در زمان تحویل کل سازه دارد.
۲.۲ کاهش هزینه نهایی پروژه
با کاهش نیروی انسانی مورد نیاز، افزایش بهره‌وری و حذف بسیاری از نازک‌کاری‌ها، هزینه تمام‌شده پروژه کاهش می‌یابد. گروه هزاره با اتکا به ساختار صنعتی این سیستم، توانسته پروژههایی با صرفه اقتصادی بالا و بدون افت کیفیت تحویل دهد.
۲.۳ کیفیت سطح بتن و کاهش نازککاری
سطح صاف قالب‌های فلزی باعث میشود سطح بتن نیز صاف و یکنواخت باشد. این مزیت موجب کاهش چشمگیر نیاز به گچ‌کاری و مراحل پرداخت میشود و در پروژه‌های اجراشده توسط هزاره، رضایت بالای کارفرما از کیفیت سطح مشاهده شده است.
۲.۴ رفتار لرزه‌ای مطلوب
به‌دلیل ساختار جعبه‌ای و بتن‌ریزی یکپارچه دیوار و سقف، این سیستم عملکرد مناسبی در برابر زلزله دارد. در مشهد و مناطق با خطر لرزه‌ای بالا، استفاده از قالب تونلی در پروژه‌های هزاره موجب افزایش ایمنی سازه‌ها شده است.
۲.۵ کاهش پرت مصالح و زمان
اجرای صنعتی با قالب‌های دقیق، خطای انسانی را کاهش داده و پرت آرماتور، بتن و زمان اجرا را به حداقل می‌رساند. گروه معماری هزاره با بهره‌گیری از این مزیت، پروژههایی با راندمان بالا و هزینه کمتر ارائه کرده است.
۲.۶ سازگاری با تیپ‌سازی
در پروژههایی که طراحی پلان تکرارپذیر دارند، قالب تونلی بهترین گزینه است. پروژه‌های تیپ‌ساز اجراشده توسط گروه معماری هزاره، نمونه‌ای از هماهنگی کامل میان طراحی تیپیکال و فناوری قالب تونلی هستند.

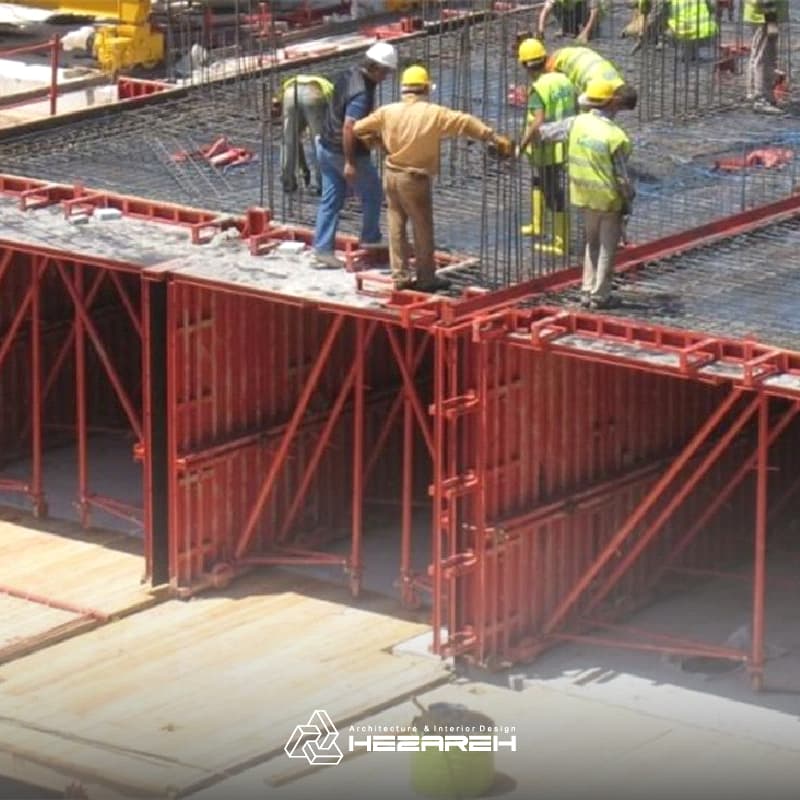

۳. چالش‌ها و معایب استفاده از قالب تونلی
۳.۱ انعطاف‌پذیری پایین در معماری
یکی از بزرگ‌ترین محدودیت‌های سیستم قالب تونلی، ضعف آن در پذیرش پلانهای متنوع و معماریهای خاص است. چون قالبها برای اجرای دیوارها و سقف به‌صورت یکپارچه طراحی شده‌اند، هرگونه تغییر در ابعاد یا محل دیوارها نیازمند طراحی قالب جدید خواهد بود. بنابراین این سیستم بیشتر مناسب پروژههایی با نقشه‌های تکراری و تیپ‌ساز است و در طرح‌هایی با معماری آزاد، خلاقانه یا فرمی، عملاً قابل استفاده نیست.
۳.۲ هزینه اولیه بالا
هزینه خرید یا اجاره قالب‌های فلزی تونلی، نسبت به قالب‌های سنتی بسیار بالاتر است. همچنین نیاز به جرثقیل، تجهیزات نصب، سیستم نگهداری و آموزش نیروها، سرمایه اولیه قابل‌توجهی می‌طلبد. در نتیجه برای پروژههایی با متراژ محدود، این هزینه‌ها توجیه اقتصادی ندارد و تنها در مقیاس‌های انبوهسازی بازگشت سرمایه را به همراه خواهد داشت.
۳.۳ محدودیت در تغییرات تأسیساتی و بازشوها
در سازه‌های با قالب تونلی، دیوارها معمولاً باربر و بتن‌آرمه هستند. این ویژگی سبب میشود که اجرای کانال‌های تأسیسات، تغییر در محل پنجره‌ها یا جابجایی سرویس‌ها بعد از بتن‌ریزی بسیار دشوار و پرهزینه باشد. در واقع، انعطاف‌پذیری پایین در طراحی تأسیسات یکی از نقاط ضعف این روش در مقایسه با اسکلت فلزی یا قاب سبک است.
۳.۴ نیاز به تیم متخصص
اجرای موفق سیستم قالب تونلی نیازمند نیروی انسانی آموزش‌دیده، آشنا با جزئیات قالب‌بندی، بتن‌ریزی، و نظم در جابجایی قالب‌هاست. بدون تجربه و مهارت فنی بالا، احتمال ایجاد خطاهای اجرایی، دوباره‌کاری و حتی خطرات ایمنی بالا می‌رود. در واقع تخصص، کلید اصلی موفقیت در این روش اجرایی است.
۳.۵ نیاز به تجهیزات سنگین
قالب‌های تونلی معمولاً از جنس فولاد سنگین ساخته می‌شوند و برای نصب و جابجایی آن‌ها نیاز به جرثقیل تاور، لیفتراک یا بالابرهای مخصوص وجود دارد. این موضوع موجب افزایش هزینه تجهیز کارگاه و زمان راه‌اندازی اولیه پروژه میشود و اجرای آن در سایت‌هایی با دسترسی محدود یا فضاهای کوچک را دشوار می‌سازد.
۴. مقایسه قالب تونلی با سایر روش‌های اجرایی
۴.۱ معرفی قالب‌های سنتی و پیش‌ساخته
- قالب سنتی: استفاده از قالب‌های چوبی یا فلزی برای دیوار و سقف به‌صورت جداگانه، سرعت پایین، نیاز به نیروی انسانی بیشتر، انعطاف بالا.
- پیش‌ساخته: قطعات دیوار یا سقف در کارخانه ساخته شده و در محل نصب می‌شوند، سرعت بالا و کیفیت کنترل‌شده اما با حمل دشوار و نیاز به فضای زیاد.
۴.۲ جدول مقایسه‌ای
| ویژگی | قالب تونلی | قالب سنتی | پیش‌ساخته (Precast) |
|---|---|---|---|
| سرعت اجرا | بسیار بالا | پایین | بالا |
| نیاز به نیروی انسانی | کم | زیاد | متوسط |
| کیفیت سطح نهایی | بالا (صاف و یکنواخت) | متوسط | بسیار بالا |
| انعطاف معماری | کم | بالا | متوسط |
| هزینه اولیه | زیاد | کم | زیاد |
| مناسب برای تیپ‌سازی | بله | نه | بله |
| نیاز به تخصص اجرا | بالا | متوسط | بالا |
۵. نکات اجرایی در استفاده از قالب تونلی
اجرای موفق پروژه با استفاده از قالب تونلی مستلزم رعایت دقیق مجموعه‌ای از نکات فنی، سازمانی و ایمنی است که در تمامی مراحل اجرا، از تجهیز کارگاه گرفته تا بتن‌ریزی و نگهداری تجهیزات، باید به آن‌ها توجه شود. بی‌توجهی به این موارد می‌تواند منجر به افزایش زمان ساخت، کاهش کیفیت سازه، هزینه‌های اضافی و حتی خطرات ایمنی شود. بنابراین، آگاهی و اجرای درست این نکات برای دستیابی به نتایج مطلوب در پروژه‌های تیپ‌ساز و انبوه سازی ضروری است.
5.۱ دقت در جانمایی اولیه قالبها
قبل از شروع بتن‌ریزی، باید قالبها به‌صورت دقیق در جای خود قرار داده شوند. کمترین انحراف می‌تواند منجر به کج‌شدگی دیوار یا سقف شود.
5.۲ کنترل ابعاد و راستای قالبها
در هر طبقه، باید با ابزارهای دقیق مانند تراز لیزری یا دوربین نقشه‌برداری، قالبها از نظر تراز، عمود بودن و فواصل بررسی شوند.
۵.۳ روغن‌کاری مناسب قالبها
پیش از بتن‌ریزی، سطوح داخلی قالب باید به‌صورت یکنواخت و کامل روغن‌کاری شوند تا هم از چسبندگی بتن جلوگیری شود و هم کیفیت سطح حفظ شود.
۵.۴ بتن‌ریزی یکنواخت و هماهنگ
بتن‌ریزی باید با سرعت و حجم کنترل‌شده انجام شود تا از ایجاد حفره، ترک یا کرمو شدن جلوگیری گردد. اجرای هم‌زمان دیوار و سقف نیازمند هماهنگی دقیق تیم اجرایی است.
۵.۵ استفاده از تجهیزات ایمنی
به دلیل ارتفاع و وزن زیاد قالبها، کار در این سیستم باید تحت نظارت مهندس ایمنی و با استفاده از کمربند ایمنی، کفش ایمنی، نردبان صنعتی و تجهیزات بالابر استاندارد انجام شود.
۵.۶ زمان مناسب برای باز کردن قالب
قالبها نباید خیلی زود باز شوند. زمان گیرش بتن باید بر اساس دمای محیط و طرح اختلاط بتن تعیین شود تا مقاومت اولیه کافی ایجاد شده باشد.
۵.۷ نگهداری و انبار قالبها
پس از هر استفاده، قالبها باید تمیز، روغن‌کاری مجدد و به‌درستی انبار شوند تا دفرمه نشوند و عمر مفید آن‌ها حفظ گردد.
۶. شرایط مناسب برای انتخاب قالب تونلی
استفاده از قالب تونلی به‌عنوان روشی صنعتی و پرسرعت در اجرای ساختمان، نیازمند وجود شرایط مشخصی در پروژه است. انتخاب این سیستم زمانی بهینه و سودمند است که حداقل یکی از شرایط زیر فراهم باشد:
۶.۱ تیپ‌سازی در پلان و تکرارپذیری
پروژههایی که دارای نقشه‌ها و پلانهای تکراری در واحدهای مختلف و طبقات مشابه هستند (مانند خوابگاه‌ها، پادگان‌ها، یا مسکن مهر)، بهترین بستر برای استفاده از قالب تونلی محسوب می‌شوند.
۶.۲ تعداد طبقات زیاد یا پروژه با مقیاس بالا
در پروژههایی که چندین بلوک یا ساختمان مشابه در حال ساخت هستند، بازگشت سرمایه خرید قالبها و هزینه آموزش نیروها توجیه‌پذیرتر خواهد بود.
۶.۳ برنامه زمانبندی فشرده
پروژههایی که به دلایل تجاری یا دولتی دارای زمانبندی کوتاه و محدود برای تحویل هستند (مانند پروژه‌های حمایتی دولتی یا مشارکتی)، از مزایای سرعت بالای اجرای قالب تونلی بهره‌مند خواهند شد.
۶.4 شرایط مناسب تجهیز کارگاه
برای استفاده از قالب تونلی نیاز به فضای انبارش مناسب، دسترسی به جرثقیل، امکانات بالابر و مسیرهای جابجایی قالبها وجود دارد. لذا تجهیز کارگاه باید پیش از شروع اجرا پیش‌بینی شده باشد.
۶.۵ حضور تیم اجرایی آموزش‌دیده
پروژههایی که با همکاری تیم‌های فنی آشنا با قالب تونلی و دارای تجربه اجرایی قبلی در این زمینه اجرا می‌شوند، بیشترین بهره‌وری را از این سیستم خواهند داشت.
۶.۶ حساسیت به کیفیت نهایی سطوح
در پروژههایی که کیفیت سطح نهایی بتن، نازککاری کم‌هزینه و ظاهر صنعتی اهمیت دارد، قالب تونلی یک گزینه ممتاز به شمار می‌رود.
۷. توصیه‌های نهایی برای پیمانکاران و کارفرمایان
در استفاده از قالب تونلی، رعایت برخی نکات راهبردی می‌تواند میزان موفقیت پروژه را به‌طور چشم‌گیری افزایش دهد. پیمانکاران و کارفرمایان پیش از تصمیم‌گیری برای انتخاب این سیستم باید چند عامل کلیدی را در نظر بگیرند:
نخست آنکه اجرای سیستم قالب تونلی نیازمند یکپارچگی در طراحی، تجهیز کارگاه و هماهنگی میان تیم‌های مهندسی، اجرایی و تدارکات است. در نتیجه توصیه میشود پروژههایی که دارای نقشه‌های دقیق و نهایی‌شده نیستند، از ورود به این سبک ساخت پرهیز کنند.
دوم، اجرای قالب تونلی صرفاً با داشتن تجهیزات کافی میسر نیست، بلکه موفقیت آن به تجربه و آموزش مستمر تیم اجرایی وابسته است. بنابراین، پیمانکارانی که سابقه‌ای در این سیستم ندارند باید با آموزش یا استفاده از نیروهای مجرب، ریسک اجرا را کاهش دهند.
سوم، در قراردادهای ساخت، توجه به بندهای ویژه‌ای چون هزینه استهلاک قالبها، مسئولیت نگهداری، نحوه تنظیم برنامه زمانبندی و شرایط پرداخت مرحله‌ای اهمیت ویژه‌ای دارد. کارفرمایان باید اطمینان حاصل کنند که این موارد به‌طور شفاف در قرارداد درج شده‌اند.
چهارم، اگرچه قالب تونلی سرعت و صرفه‌جویی مالی ایجاد می‌کند، اما این مزایا تنها در صورتی محقق می‌شوند که پروژه دارای مقیاس مناسب، تکرارپذیری پلان و مدیریت منسجم باشد. لذا انتخاب این سیستم در پروژه‌های کوچک یا با پلانهای آزاد توصیه نمیشود.
در نهایت، استفاده از مشاوره تخصصی پیش از تصمیم‌گیری، انجام مطالعات امکان‌سنجی، و تنظیم برنامه زمانبندی واقع‌بینانه از مهمترین گام‌هایی هستند که کارفرما و پیمانکار باید برای تضمین موفقیت پروژه بردارند.
۸. نتیجه‌گیری نهایی
8.۱ چه زمانی از قالب تونلی استفاده کنیم؟
در پروژههایی با حجم بالا، پلان مشابه، و اولویت زمان و کیفیت، قالب تونلی انتخاب بهینه‌ای است.
8.۲ جمع‌بندی پایانی
قالب تونلی، با وجود محدودیت‌های خاص خود، در پروژه‌های انبوهسازی به‌ویژه در مناطق شهری مانند مشهد، موجب تسریع اجرا، کاهش هزینه و بهبود کیفیت نهایی میشود.
سوالات متداول درباره قالب تونلی در ساختمان‌سازی
۱. آیا سیستم قالب تونلی برای همه پروژه‌های ساختمانی مناسب است؟
خیر. قالب تونلی بیشتر برای پروژههایی مناسب است که تیپ‌سازی در طراحی دارند، مانند مسکن مهر، خوابگاه‌ها، پادگان‌ها یا مجتمع‌های سازمانی. این سیستم در پروژه‌های با پلان متنوع یا طراحی‌های خاص و آزاد به‌دلیل عدم انعطاف‌پذیری معماری توصیه نمیشود.
۲. مزیت اصلی استفاده از قالب تونلی چیست؟
مهمترین مزیت قالب تونلی سرعت بالای اجراست. اجرای هم‌زمان دیوارها و سقف، کاهش نیروهای انسانی، کاهش نیاز به نازککاری و افزایش کیفیت سطح بتن از دیگر مزایای کلیدی آن هستند.
۳. اجرای قالب تونلی چه پیش‌نیازهایی دارد؟
اجرای موفق این سیستم نیازمند نقشه‌های تیپ، تیم اجرایی متخصص، تجهیزات سنگین (مانند جرثقیل)، فضای کافی برای جابه‌جایی قالبها و برنامه‌ریزی دقیق زمانبندی است. بدون فراهم بودن این شرایط، بازدهی قالب تونلی کاهش می‌یابد.
۴. آیا هزینه اولیه بالا در قالب تونلی قابل جبران است؟
در پروژه‌های انبوهسازی و با مقیاس بزرگ، بله. گرچه سرمایه‌گذاری اولیه بالا است، اما با توجه به کاهش زمان اجرا، نیروی کار و پرت مصالح، این هزینه در طول پروژه جبران و حتی موجب صرفه‌جویی کلی میشود.
۵. آیا امکان اجرای تغییرات تأسیساتی در سازه قالب تونلی وجود دارد؟
بسیار محدود است. از آن‌جا که دیوارها باربر و بتن‌آرمه هستند، ایجاد تغییرات در جانمایی سرویس‌ها یا بازشوها پس از بتن‌ریزی دشوار و پرهزینه است. بنابراین طراحی تأسیسات باید کاملاً از پیش مشخص و هماهنگ باشد.
