تفاوت نقشه معماری، سازه و تأسیسات در پروژه‌های ساخت؛ نگاهی دقیق از منظر فاز دو و اجرا
مقدمه
در فرآیند طراحی و اجرای پروژه‌های ساختمانی، نقشه‌ها به‌عنوان اسناد اجرایی، نقشی حیاتی در شکل‌دهی ساختار و عملکرد پروژه ایفا می‌کنند. در این میان، سه نوع نقشه کلیدی که هر پروژه حرفه‌ای بدون آن‌ها ناقص خواهد بود، عبارت‌اند از: نقشه‌های معماری، نقشه‌های سازه، و نقشه‌های تأسیساتی. این سه، هسته اصلی فاز دو طراحی را تشکیل می‌دهند؛ یعنی مرحله‌ای که طرح مفهومی به یک نقشه اجرایی دقیق و قابل ساخت تبدیل می‌شود.
درک تفاوت و نقش هریک از این نقشه‌ها، صرفاً برای مهندسان و طراحان ضروری نیست؛ بلکه برای کارفرمایان، ناظران، مدیران پروژه و سرمایه‌گذاران نیز حیاتی است. بسیاری از تأخیرها، دوباره‌کاری‌ها و هزینه‌های اضافی، دقیقاً از عدم تفکیک مسئولیت‌ها و ناهماهنگی بین این نقشه‌ها ناشی می‌شود. واژه‌هایی نظیر نقشه اجرایی، مدارک فنی، فاز دو، طراحی چندرشته‌ای و اسناد هماهنگ، همگی مفاهیمی هستند که به این سه‌گانه طراحی مربوط می‌شوند.
گروه معماری هزاره، به‌عنوان یکی از پیشروترین شرکت‌های طراحی و اجرای پروژه‌های خاص در مشهد، با استفاده از تجربه عملی، ابزارهای نوین مانند BIM و رویکرد مدیریت یکپارچه طراحی (Integrated Design Management)، در این مقاله به تشریح تفاوت‌ها، هم‌پوشانی‌ها و شیوه صحیح تعامل میان این نقشه‌ها می‌پردازد. هدف این نوشتار، ارائه یک دیدگاه کاربردی و جامع برای شناخت جایگاه هر نوع نقشه و تأثیر آن در موفقیت پروژه‌های ساخت‌وساز است.
نقشه معماری چیست و چه وظیفه‌ای دارد؟

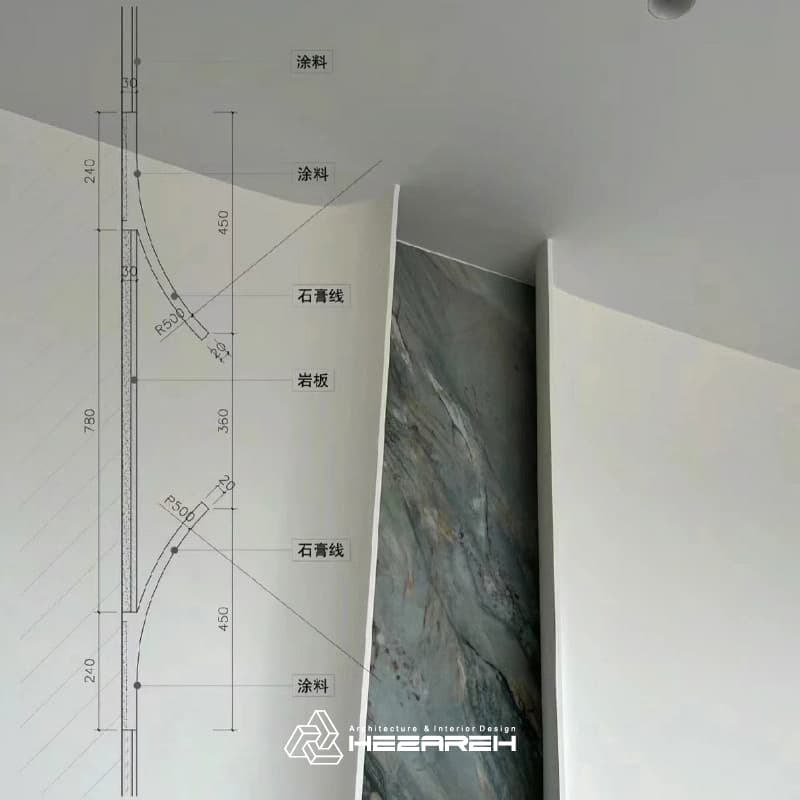

نقشه معماری، قلب بصری و مفهومی یک پروژه ساختمانی است. این نوع نقشه، طرح کلی ساختمان را از منظر فضا، فرم، عملکرد، زیبایی‌شناسی و تجربه کاربری مشخص می‌کند. در نقشه‌های معماری، مواردی همچون پلان فضاها، نحوه چیدمان داخلی، مسیرهای دسترسی، جایگاه درها و پنجره‌ها، نماهای بیرونی، برش‌های طولی و عرضی، دیتیل‌های معمارانه، و گاهی مدل‌های سه‌بعدی BIM برای درک فضایی کامل ارائه می‌شود. این نقشه‌ها نه‌تنها ساختار فضایی پروژه را تعریف می‌کنند، بلکه زبان طراحی را به مهندسان سازه، تأسیسات و مجریان منتقل می‌نمایند.
برای مثال، در پروژه ویلای کوهسر که توسط گروه معماری هزاره طراحی شده، نقشه‌های معماری با در نظر گرفتن اقلیم منطقه، نور جنوب، و دید شهری، فرم کلی بنا را به صورت پله‌ای طراحی کردند. سپس سازه و تأسیسات با توجه به این فرم معماری هماهنگ شدند. به همین دلیل می‌توان گفت نقشه معماری نه‌تنها نقشه‌ای تصویری، بلکه سندی راهبردی برای سایر رشته‌های فنی است.
هم‌مفهوم با واژه نقشه معماری، اصطلاحاتی چون طراحی پلان، طراحی مفهومی، طرح اولیه، سند زیبایی‌شناسی، نقشه فاز یک و دیتیل اجرایی نیز استفاده می‌شود. این نقشه، نقطه شروع فرآیند هماهنگی بین‌رشته‌ای و پل ارتباطی میان خواسته‌های کارفرما و تحقق آن در محیط واقعی است.
نقشه سازه چیست و چرا اهمیت دارد؟

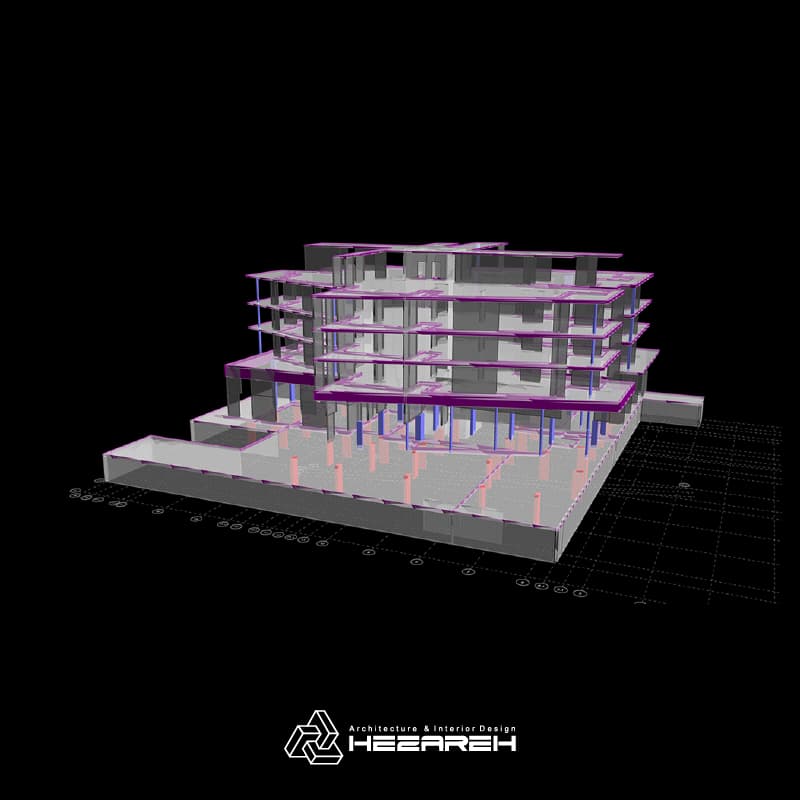

پس از تثبیت و نهایی شدن نقشه‌های معماری، مرحله طراحی نقشه‌های سازه‌ای آغاز می‌شود؛ نقشه‌هایی که ستون فقرات فنی پروژه را تشکیل می‌دهند. این نقشه‌ها شامل تمام اجزای باربر و مقاوم‌ساز ساختمان هستند: از فونداسیون و پی، تا ستون‌ها، تیرها، بادبندها، دیوارهای برشی و دال‌های سقف. در این نقشه‌ها، مشخصات دقیق ابعادی، نوع و مقاومت مصالح سازه‌ای (مانند بتن، فولاد یا ترکیب آن‌ها)، نحوه‌ی انتقال بارهای ثقلی و جانبی، جزئیات اتصالات و روش‌های اجرای آن‌ها درج می‌شود. در اصطلاحات فنی و در چارچوب اسناد اجرایی، از این نقشه‌ها با عنوان «نقشه سازه»، «نقشه محاسباتی»، یا «مدارک فاز دو سازه» نیز یاد می‌شود.
نقشه‌های سازه باید منطبق با آخرین آیین‌نامه‌های ملی، از جمله آیین‌نامه ۲۸۰۰ برای طراحی مقاوم در برابر زلزله باشند؛ به‌ویژه در شهرهایی مثل مشهد که در پهنه‌ی لرزه‌خیز قرار دارند. به‌عنوان مثال، در پروژه ویلای کوهسر، تیم سازه گروه معماری هزاره با بهره‌گیری از تحلیل دینامیکی و طراحی سیستم ترکیبی ستون فولادی و دیوار برشی بتنی، موفق شد هم نیازهای زیبایی‌شناسانه پلان معماری را حفظ کند و هم عملکرد لرزه‌ای مطلوبی برای پروژه ایجاد کند. این توازن بین فرم آزاد معماری و منطق سخت‌گیرانه سازه، نتیجه هماهنگی دقیق میان رشته‌ها در بستر فاز دو طراحی است.
بنابراین، نقشه‌های سازه نه‌تنها اسنادی محاسباتی هستند، بلکه ضامن ایمنی، دوام و پایداری پروژه‌اند. از منظر مدیریتی، نقشه سازه یکی از ارکان اصلی مدارک مناقصه، زمان‌بندی اجرای اسکلت و برآورد دقیق هزینه‌های ساخت است.
نقشه تأسیسات چیست و چه بخش‌هایی دارد؟
نقشه‌های تأسیساتی خود به دو دسته کلی تقسیم می‌شوند:
- تأسیسات مکانیکی: شامل سیستم‌های گرمایش، سرمایش، تهویه مطبوع، لوله‌کشی آب، فاضلاب، گاز، آتش‌نشانی و موتورخانه است. در پروژه مرکز فرهنگی رضوی، طراحی هوشمند تأسیسات مکانیکی باعث شد تا با بهره‌گیری از سیستم تهویه متقابل و فن‌کویل‌های کم‌مصرف، هم راحتی حرارتی تأمین شود و هم مصرف انرژی کاهش یابد.

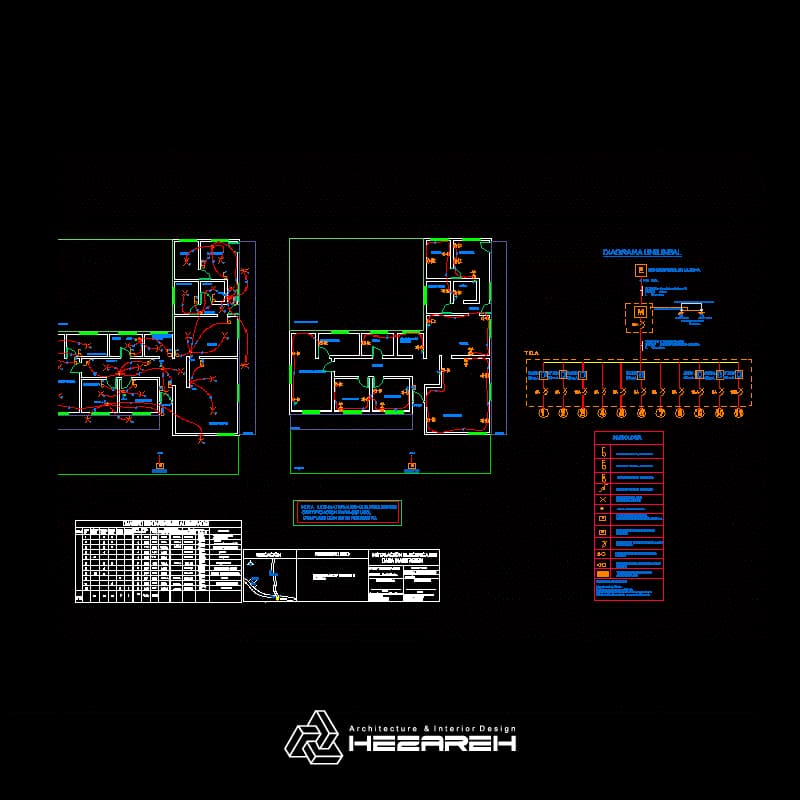

- تأسیسات برقی: شامل سیستم روشنایی، پریزها، تابلو برق، سیستم صوتی، دوربین مداربسته، آیفون تصویری، سیستم اعلام حریق، اینترنت و UPS است. هماهنگی کامل این سیستم‌ها با نقشه‌های معماری باعث می‌شود نصب تجهیزات به‌درستی انجام شود و در مرحله بهره‌برداری نیز کارایی بالایی داشته باشد.
تفاوت‌های کلیدی میان این سه نقشه
- زبان و هدف: نقشه معماری زبان طراحی است؛ نقشه سازه زبان پایداری؛ نقشه تأسیسات زبان کارکرد و آسایش.
- ترتیب اجرا: ابتدا نقشه معماری طراحی می‌شود، سپس نقشه‌های سازه و تأسیسات با آن هماهنگ می‌گردند.
- ماهیت اطلاعات: نقشه معماری شامل اطلاعات فضایی و بصری است؛ نقشه سازه شامل اطلاعات عددی و مقاوم‌سازی؛ و نقشه تأسیسات شامل مسیرها و تجهیزات عملکردی.
- تأثیر در اجرا: خطای معماری در زیبایی پروژه اثر می‌گذارد، خطای سازه‌ای در ایمنی و خطای تأسیساتی در بهره‌برداری و راحتی کاربران.
نقش گروه معماری هزاره در هماهنگی بین نقشه‌ها
در بسیاری از پروژه‌های ساختمانی، نبود هماهنگی میان نقشه‌های معماری، سازه و تأسیسات منجر به بروز مغایرت‌های اجرایی، اتلاف مصالح، توقف‌های متعدد در کارگاه، و افزایش هزینه‌های پنهان می‌شود. این ناهماهنگی‌ها گاهی ناشی از طراحی مستقل و مجزای هر بخش، و گاهی نتیجه نبود فرآیند بررسی مشترک در مرحله فاز دو هستند. برای مثال، در برخی پروژه‌ها مشاهده شده که مسیرهای کانال‌کشی تأسیسات مکانیکی از محل عبور تیرهای سازه‌ای عبور می‌کند یا چراغ‌های سقفی درست در محل اتصال المان‌های سازه‌ای پیش‌بینی شده‌اند. چنین مواردی منجر به تغییرات لحظه‌ای در کارگاه، تخریب و اصلاح، و حتی تغییر در پلان معماری می‌شوند.
گروه معماری هزاره، با بهره‌گیری از تکنولوژی مدل‌سازی اطلاعات ساختمان (BIM)، جلسات منظم هماهنگی بین‌رشته‌ای و تدوین دفترچه فنی یکپارچه، موفق شده است فرآیند طراحی و اجرای پروژه‌ها را به‌صورت سیستمی و منسجم پیش ببرد. این رویکرد باعث می‌شود که نقشه‌های سازه و تأسیسات دقیقاً منطبق بر طرح معماری نهایی طراحی شوند و تمامی مسیرها، اتصالات و تجهیزات با دید اجرایی واقعی طراحی شوند.
در پروژه شاخص ساختمان اداری احمدآباد، این هماهنگی سه‌لایه منجر شد تا بدون حتی یک مورد مغایرت در نقشه‌ها، کل فرآیند اجرا در مدت ۹ ماه به پایان برسد. در این پروژه، تمامی مسیرهای تأسیساتی پیش از اجرا مدل‌سازی شدند، تداخل‌ها با سازه رفع گردید و حتی دیتیل‌های خاص معماری مانند شکست‌های نورپردازی در سقف‌ها، با نقشه برق و تأسیسات هماهنگ شد. این پروژه نمونه‌ای روشن از اهمیت طراحی یکپارچه در فاز دو است؛ جایی که نقشه‌ها نه‌تنها اسناد تصویری بلکه ابزاری اجرایی برای ساخت‌وساز دقیق هستند.
جمع‌بندی
شناخت دقیق تفاوت نقشه‌های معماری، سازه و تأسیسات، و نحوه هم‌راستاسازی آن‌ها، یکی از پایه‌های مدیریت هوشمند پروژه‌های ساختمانی است. این شناخت، به‌ویژه در مرحله فاز دو که تمام مدارک به اسناد اجرایی تبدیل می‌شوند، ضامن موفقیت در اجرا، کنترل هزینه‌ها، جلوگیری از دوباره‌کاری‌ها و افزایش بهره‌وری پروژه است. عدم درک تفکیک این حوزه‌ها می‌تواند منجر به تداخلات اجرایی، تأخیر در برنامه‌زمان‌بندی، و افزایش هزینه‌های پنهان شود؛ به‌عنوان مثال، عبور لوله‌های تأسیساتی از میان تیرهای سازه‌ای یا مسدود شدن دید نمای معماری به دلیل جانمایی نامناسب تأسیسات برقی.
گروه معماری هزاره، با اتکا به سال‌ها تجربه میدانی در پروژه‌های خاص در مشهد، و بهره‌گیری از ابزارهای طراحی نوین مانند BIM، توانسته در کلیه پروژه‌ها، بین نقشه‌های معماری، سازه و تأسیسات، هماهنگی کامل ایجاد کند. رویکرد این گروه مبتنی بر یکپارچگی طراحی، تفکر سیستمی و تحلیل بین‌رشته‌ای است. این یکپارچگی نه تنها موجب اجرای دقیق‌تر و روان‌تر پروژه می‌شود، بلکه کیفیت نهایی ساختمان، کارایی در بهره‌برداری، و حتی ارزش اقتصادی ملک را افزایش می‌دهد. هزاره آمادگی دارد تا از مرحله امکان‌سنجی و انتخاب زمین، تا فاز طراحی، نقشه‌کشی فنی و اجرای نهایی، پروژه‌های خاص شما را به شیوه‌ای حرفه‌ای و منسجم مدیریت و هدایت نماید.
پرسش‌های متداول:
۱. نقشه معماری دقیقاً چه چیزهایی را نشان می‌دهد؟
نقشه‌های معماری، نمایانگر ساختار فضایی، زیبایی‌شناسی و عملکرد پروژه هستند. این نقشه‌ها شامل پلان‌ها، نماها، برش‌ها، جایگاه در و پنجره، نسبت فضاها، مصالح پیشنهادی و نحوه نورگیری و تهویه می‌شوند. هدف اصلی این نقشه‌ها، تعریف زبان طراحی پروژه برای سایر تیم‌های فنی و تصمیم‌گیری‌های اجرایی است. به عنوان مثال، پلان یک واحد مسکونی شامل نحوه تفکیک فضای عمومی و خصوصی، مسیرهای حرکتی و دسترسی به نور طبیعی خواهد بود.
۲. تفاوت اصلی نقشه معماری و سازه چیست؟
نقشه‌های معماری بر چیدمان فضا و زیبایی و کارایی تمرکز دارند، در حالی‌که نقشه‌های سازه مسئولیت انتقال بارها، پایداری فیزیکی و ایمنی سازه را به عهده دارند. معماری می‌گوید «چه چیزی کجا باشد» و سازه می‌پرسد «چگونه این ساختار باید بایستد». برای مثال، اگر در پلان معماری یک فضای باز بزرگ تعریف شده، تیم سازه باید با تیرهای طویل یا سقف‌های کششی، آن را پشتیبانی کند.
۳. چرا باید نقشه تأسیسات با معماری هماهنگ باشد؟
زیرا تأسیسات (اعم از لوله‌کشی، کانال‌کشی، سیم‌کشی) اگر بدون هماهنگی با معماری اجرا شوند، ممکن است زیبایی طراحی را از بین ببرند یا با عناصر کلیدی مانند نورگیر، کمد دیواری یا جزئیات سقف تداخل پیدا کنند. در پروژه‌های گروه هزاره، تمام تأسیسات در مدل BIM بررسی می‌شوند تا حتی مسیر کوچک‌ترین لوله‌ای از محل صحیح عبور کند.
۴. آیا گروه هزاره از فناوری BIM استفاده می‌کند؟
بله. گروه معماری هزاره از BIM (مدل‌سازی اطلاعات ساختمان) در همه مراحل فاز دو استفاده می‌کند تا بین معماری، سازه و تأسیسات هم‌راستایی کامل ایجاد شود. این فناوری به‌ویژه در پروژه‌های پیچیده مثل ساختمان‌های اداری یا ویلاهای خاص، نقش حیاتی در کاهش خطاهای اجرایی و تصمیم‌گیری دقیق در حین ساخت دارد.
۵. چه زمانی باید این نقشه‌ها تهیه شوند؟
نقشه‌های معماری معمولاً در فاز یک تهیه می‌شوند و بعد از تأیید کارفرما و بررسی ضوابط شهرداری، نوبت به فاز دو می‌رسد که در آن نقشه‌های اجرایی معماری، سازه و تأسیسات با هماهنگی کامل تولید می‌شوند. گروه هزاره معمولاً پس از تثبیت طرح معماری، طی جلسات مشترک بین رشته‌ای، مدارک فنی نهایی را تدوین می‌کند تا از هرگونه تداخل در مرحله اجرا جلوگیری شود.
